چیپ ال ای دی 100 وات دی او بی

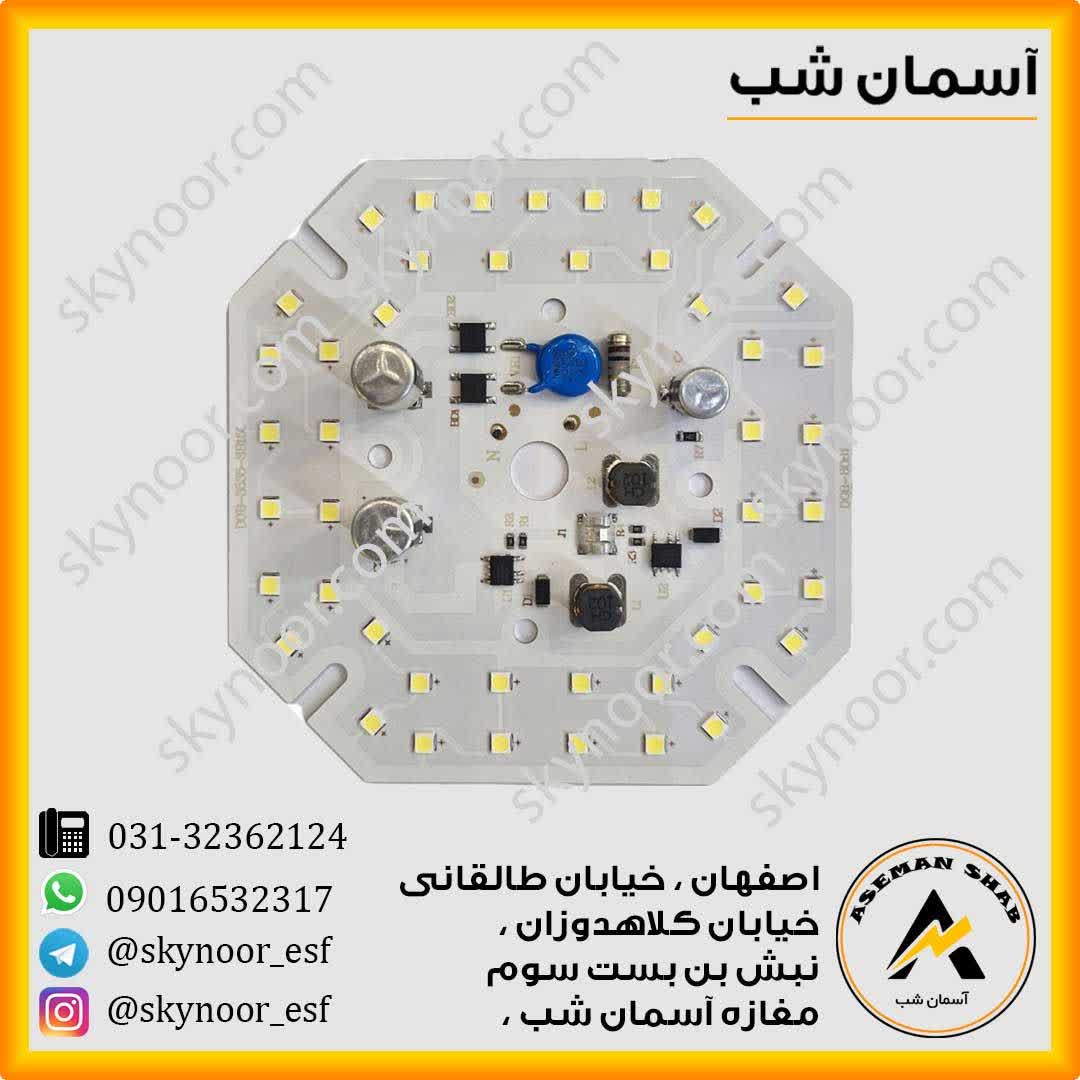

برد LED مربعی 100وات

کاربردها

این برد LED مربعی با توان بالا، گزینه‌ای مناسب برای استفاده در چراغ‌های سقفی صنعتی، پنل‌های روشنایی، نورافکن‌های توکار و تجهیزات روشنایی با شدت بالا است. به دلیل طراحی متراکم و استفاده از چیپ‌های SMD با کیفیت، در فضاهای اداری، فروشگاهی، کارگاهی و تجاری کاربرد دارد. همچنین برای پروژه‌هایی که نیاز به نور یکنواخت و گسترده دارند، انتخابی حرفه‌ای محسوب می‌شود.

مشخصات فنی

ولتاژ ورودی: 220 ولت AC
ولتاژ خروجی: 130 ولت DC برای چیپ‌های LED
توان خروجی: 100وات
تعداد ترمینال خروجی: 2 عدد (ورودی AC)

ابعاد

110 × 115 میلی‌متر

نحوه نصب با جزئیات

• نصب روی هیت‌سینک: برای دفع حرارت و افزایش عمر چیپ‌ها، برد باید روی سطح آلومینیومی یا هیت‌سینک مناسب نصب شود.استفاده از خمیر سیلیکون الزامیست
• استفاده از پیچ‌های صنعتی: از پیچ‌های استاندارد برای اتصال برد به قاب یا هیت‌سینک استفاده شود تا از لرزش و آسیب جلوگیری شود.
• توجه به پلاریته: هنگام اتصال برق، به ترمینال‌های AC توجه شود و از اتصال اشتباه جلوگیری گردد.
• ایزولاسیون و ایمنی: در صورت نصب در محیط‌های مرطوب یا گرد و غبار، استفاده از قاب محافظ یا پوشش سیلیکونی توصیه می‌شود.
• تست اولیه: قبل از نصب نهایی، برد را با منبع تغذیه مناسب تست کنید تا از سلامت آن مطمئن شوید.
