محافظ ولتاژو جریان 40 امپر پارس فانال

محافظ ولتاژو جریان 40 امپر پارس فانال:

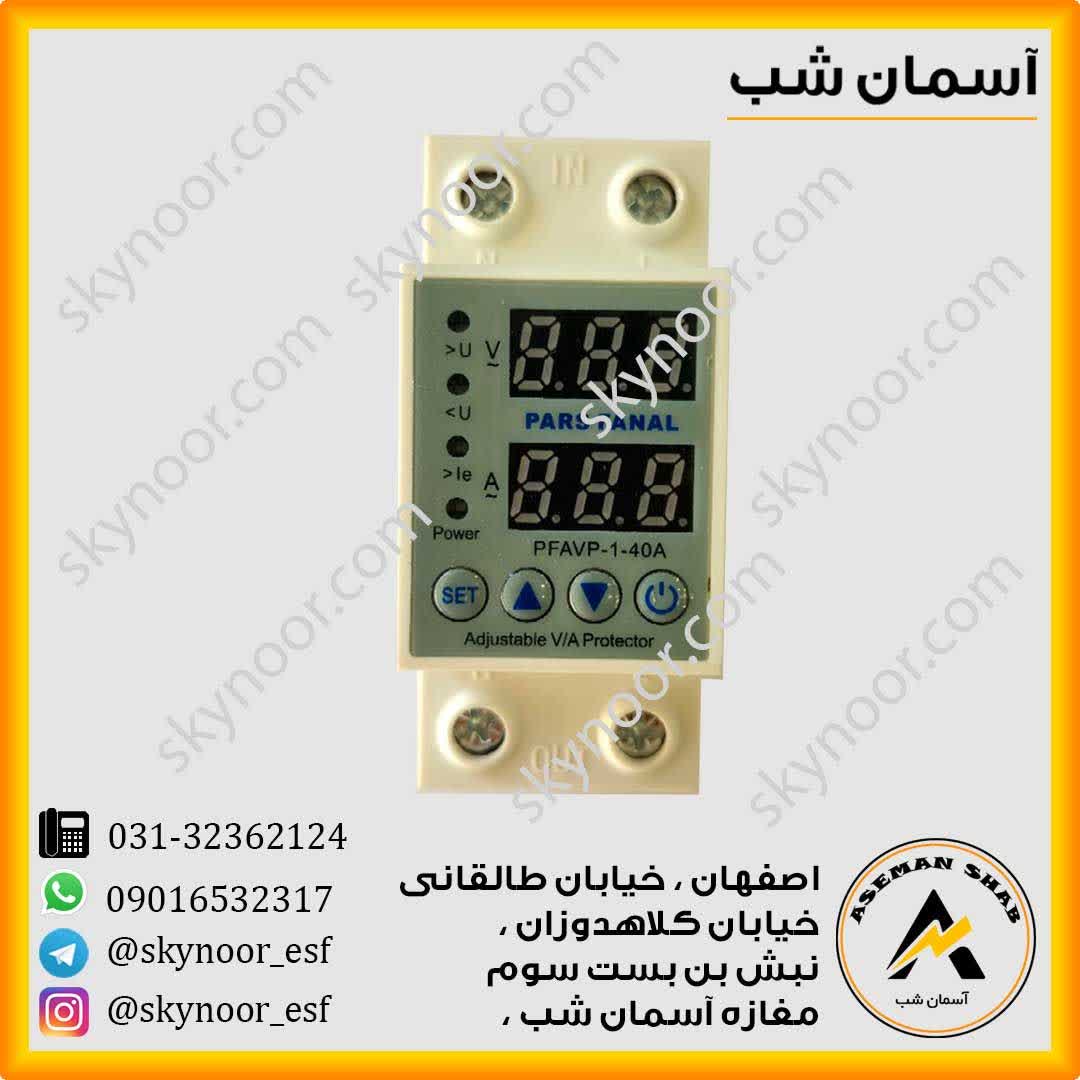

این دستگاه یک محافظ ولتاژ و جریان قابل تنظیم تک‌فاز برند پارس فانال مدل PFAVP-1-40/A است

کاربرد:

این محافظ الکترونیکی برای حفاظت از لوازم و تجهیزات برقی در برابر نوسانات ولتاژ و جریان طراحی شده است

حفاظت در برابر نوسانات ولتاژ: این دستگاه به طور خودکار ولتاژ ورودی را اندازه‌گیری کرده و در صورت خروج ولتاژ از محدوده ایمن (افزایش یا کاهش غیرعادی ولتاژ)، جریان برق را قطع می‌کند تا از آسیب به دستگاه‌ها جلوگیری شود

حفاظت اضافه بار: علاوه بر ولتاژ، این محافظ قابلیت تشخیص و قطع جریان در صورت اضافه بار را نیز دارد

نمایشگر ولتاژ و جریان: این دستگاه دارای نمایشگر دیجیتال برای نمایش لحظه‌ای ولتاژ و جریان است.

کاربردها: مناسب برای حفاظت از لوازم خانگی حساس مانند کولر گازی، یخچال، لباسشویی، و همچنین ماشین‌آلات صنعتی، کشاورزی، تابلوهای برق تک‌فاز و موتورهای تک‌فاز.

نحوه استفاده از محافظ ولتاژ و جریان پارس فانال

1: اتصال به سیستم برق

این دستگاه به عنوان محافظ ولتاژ مرکزی در جعبه فیوزهای خانگی یا تابلوهای برق تک فاز نصب می‌شود. سیم‌های فاز و نول ورودی (IN) را به آن متصل کنید و از خروجی (OUT) آن به سایر اجزای سیستم برق (مانند کلیدهای مینیاتوری) سیم‌کشی کنید.

2: تنظیمات اولیه

این محافظ دارای قابلیت تنظیم جریان نامی، کالیبراسیون ولتاژ و جریان، و کالیبراسیون فرکانس است.

تنظیم ولتاژ: با استفاده از دکمه‌های موجود روی دستگاه، می‌توانید حداقل و حداکثر ولتاژ مجاز برای عملکرد لوازم خود را تعیین کنید.

تنظیم جریان: قابلیت تنظیم جریان نامی و کالیبراسیون جریان نیز وجود دارد.

تنظیم زمان تأخیر: می‌توانید زمان تأخیر در وصل مجدد دستگاه پس از رفع خطا را تنظیم کنید.

3: کالیبراسیون

کالیبراسیون ولتاژ: ولتاژ را می‌توان از 10- تا 10+ ولت کالیبره کرد.

کالیبراسیون جریان: جریان را می‌توان از 10- تا 10+ آمپر کالیبره کرد.

کالیبراسیون فرکانس: فرکانس را می‌توان از 2.5- تا 2.5+ هرتز کالیبره کرد.

4: عملکرد محافظ

این دستگاه در صورت نوسانات ولتاژ یا جریان خارج از محدوده تنظیم‌شده، به صورت خودکار برق را قطع می‌کند تا از آسیب به لوازم برقی جلوگیری کند. قابلیت وصل مجدد هنگام خطای اضافه جریان تا 20 مرتبه نیز وجود دارد.

Answer:

برای استفاده از محافظ ولتاژ و جریان پارس فانال، ابتدا آن را در جعبه فیوز یا تابلو برق نصب کرده و سیم‌های ورودی و خروجی را متصل کنید. سپس با استفاده از دکمه‌های دستگاه، حداقل و حداکثر ولتاژ و جریان مجاز را تنظیم نمایید. همچنین می‌توانید زمان تأخیر در وصل مجدد و مقادیر کالیبراسیون ولتاژ، جریان و فرکانس را تنظیم کنید. این دستگاه در صورت نوسانات خارج از محدوده تنظیم شده، به صورت خودکار برق را قطع و در صورت لزوم مجدداً وصل می‌کند.

نحوه تنظیمات:

1. دکمه SET: با فشار دادن این دکمه می‌توانید مقادیر ولتاژ و جریان مجاز را تنظیم کنید.
2. دکمه‌های ▲ و ▼: با استفاده از این دکمه‌ها می‌توانید مقادیر را افزایش یا کاهش دهید.
3. تنظیمات ذخیره‌سازی: پس از تنظیم مقادیر، دستگاه به طور خودکار تنظیمات را ذخیره می‌کند.

ولتاژ قطع کننده و وصل کننده معمولاً به حداقل و حداکثر ولتاژی اشاره دارد که یک دستگاه محافظ ولتاژ قبل از قطع کردن یا وصل کردن بارهای متصل به آن، به آن‌ها اجازه می‌دهد.

ولتاژ قطع کننده:

– تعریف: حدی است که در آن دستگاه به طور خودکار جریان را قطع می‌کند تا از آسیب به تجهیزات جلوگیری کند.
– تنظیم: این ولتاژ معمولاً قابل تنظیم است و بسته به نوع تجهیزات و نیازهای خاص می‌توان آن را تعیین کرد.

ولتاژ وصل کننده:

– تعریف: حدی است که پس از افت ولتاژ، در صورت بازگشت ولتاژ به حد مجاز، دستگاه دوباره جریان را وصل می‌کند.
– عملکرد: این ولتاژ معمولاً باید از ولتاژ قطع کننده بالاتر باشد تا از نوسانات ناخواسته جلوگیری شود.

برای اطلاع دقیق از مقادیر ولتاژ قطع و وصل دستگاه مورد نظر، به دفترچه راهنمای آن مراجعه کنید.
