سوکت نری دوربین

سوکت نری دوربین

سوکت نری برق (DC Power Plug)، یک جزء حیاتی در سیستم‌های دوربین مداربسته است که وظیفه اتصال منبع تغذیه (آداپتور) به دوربین‌ها یا سایر تجهیزات نظارتی را بر عهده دارد.
این سوکت، با ظاهر استوانه‌ای و پین مرکزی خود، امکان انتقال جریان برق DC را فراهم می‌آورد.

کاربرد اصلی:

وظیفه اصلی سوکت نری، انتقال برق 12 ولت DC  از آداپتور یا منبع تغذیه مرکزی به دوربین‌ها یا دستگاه‌های مشابه مانند میکروفن‌های مداربسته، اسپلیترهای برق و … است.

ساختار:

1. بدنه کانکتور
   معمولاً از جنس پلاستیک مقاوم PVC ساخته شده است و وظیفه عایق‌بندی و محافظت از اتصالات داخلی را بر عهده دارد.
2. پین مرکزی
   این پین استوانه‌ای شکل، معمولاً از جنس فلز رسانا (مانند برنج نیکل‌اندود شده) است و وظیفه انتقال قطب مثبت (+) ولتاژ را بر عهده دارد.
3. پوسته بیرونی

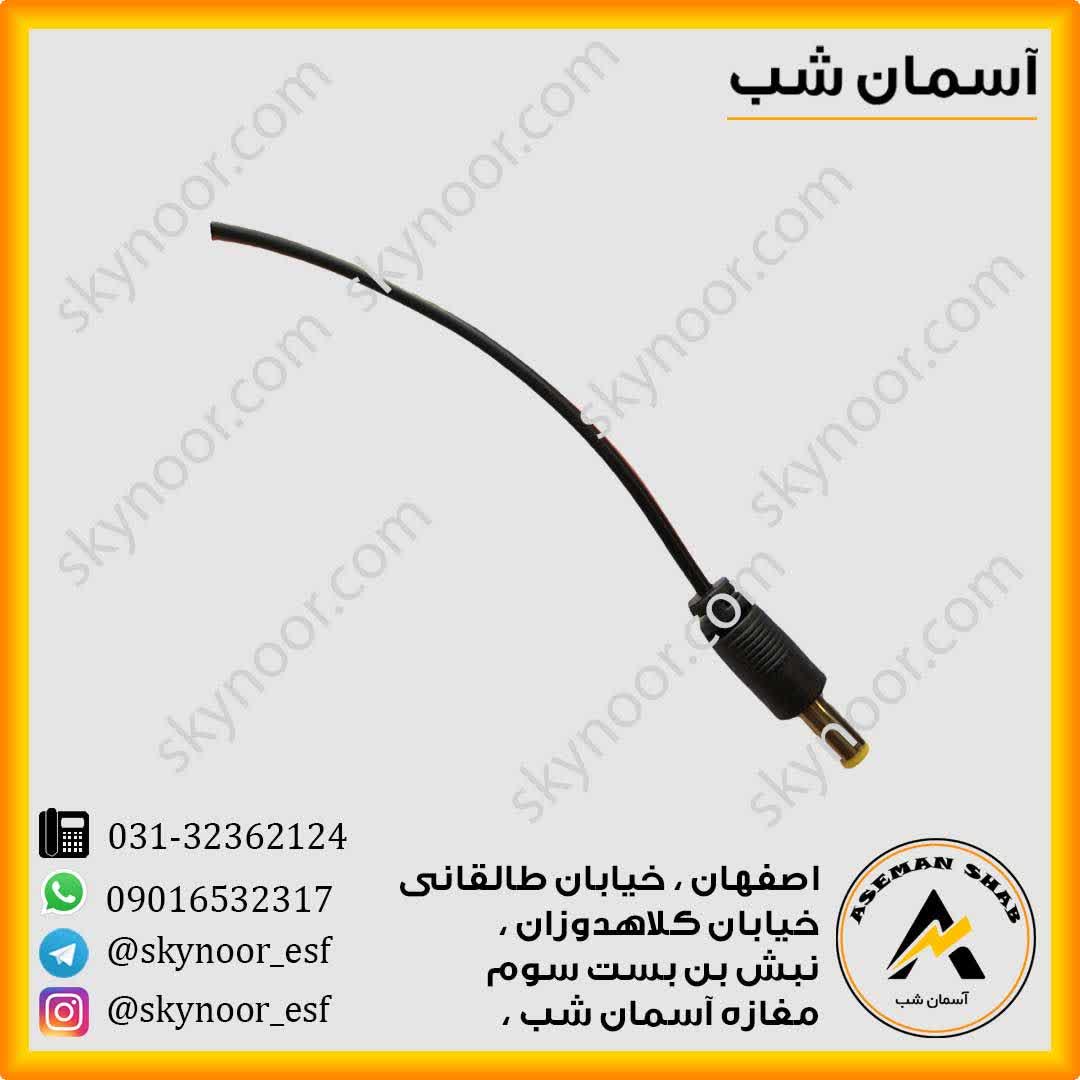

   قسمت بیرونی فلزی و استوانه‌ای شکل که دور پین مرکزی قرار دارد و وظیفه انتقال قطب منفی (-) ولتاژ (GND) را به عهده دارد. (در تصویر، این قسمت نقره‌ای رنگ قابل مشاهده است.)
4. کابل اتصال:
   در انتهای سوکت نری، دو رشته سیم (معمولاً قرمز برای مثبت و مشکی برای منفی) برای اتصال به آداپتور یا منبع تغذیه مرکزی خارج می‌شود. سوکت‌های آماده‌ای که سیم دارند، کار را برای نصب آسان‌تر می‌کنند. نوع دیگری هم وجود دارد که به صورت پیچی و بدون سیم عرضه می‌شود و سیم‌ها را می‌توان به آن متصل کرد.

قطبیت
در اکثر سیستم‌های دوربین مداربسته، قطبیت استاندارد  (پین مرکزی مثبت) رعایت می‌شود.
این بدان معناست که جریان مثبت از پین مرکزی و جریان منفی از پوسته بیرونی سوکت تامین می‌شود.
در سوکت نری سیم قرمز به پین مرکزی (مثبت) و سیم مشکی به پوسته بیرونی (منفی) وصل شده است.
رعایت صحیح قطبیت برای جلوگیری از آسیب به دوربین یا منبع تغذیه بسیار مهم است.

ویژگی‌ها و مزایا:

• استاندارد و رایج: این سوکت‌ها به دلیل استاندارد بودن در صنایع الکترونیک، به راحتی قابل تهیه و جایگزینی هستند.
• نصب آسان: چه در نوع آماده با سیم و چه در نوع پیچی (که سیم بدون لحیم‌کاری در آن بسته می‌شود)، نصب آن‌ها معمولاً ساده و سریع است.
• اتصال محکم: طراحی استوانه‌ای آن باعث می‌شود اتصال محکمی با سوکت مادگی (که روی دوربین یا DVR/NVR قرار دارد) ایجاد شود و افت ولتاژ یا قطعی برق به حداقل برسد.
• ایمنی: بدنه عایق‌بندی شده آن، خطر برق گرفتگی را به حداقل می‌رساند.

نکات مهم در هنگام استفاده از سوکت نری:

• اطمینان از ولتاژ: همواره مطمئن شوید که ولتاژ و جریان خروجی آداپتور با نیاز دوربین مداربسته (معمولاً 12 ولت) سازگار باشد.
• بررسی قطبیت: قبل از اتصال، قطبیت سوکت نری و مادگی را بررسی کنید تا از آسیب به دستگاه جلوگیری شود.
• کیفیت ساخت: استفاده از سوکت‌های باکیفیت و سیم‌های مسی مناسب برای جلوگیری از افت ولتاژ در مسیرهای طولانی و تضمین پایداری سیستم، اهمیت بالایی دارد.
• محافظت در فضای باز: در صورت استفاده در محیط‌های بیرونی، حتماً از اتصالات ضد آب و جعبه‌های تقسیم مناسب برای محافظت از سوکت‌ها در برابر رطوبت و گرد و غبار استفاده کنید.
